Gráficos de Ponto e Figura (PnF)
Definição
Gráficos de ponto e figura (PnF) são outro exemplo de um tipo de gráfico que depende apenas de movimentos de preços e não de intervalos de tempo durante a criação do gráfico. Dessa forma, os gráficos PnF são semelhantes aos gráficos Renko, Kagi e Quebra de Linha. Um entendimento básico dos gráficos PnF é que eles são compostos por uma série de colunas feitas de X ou O's. As colunas X representam preços crescentes, enquanto as colunas constituídas por O representam preços decrescentes. Os gráficos de ponto e figura eram originalmente populares no início de 1900, antes do destaque dos gráficos baseados em computador. Eles eram uma maneira dos analistas técnicos mapearem grandes quantidades de dados em um curto período de tempo. Com o surgimento dos computadores, o PnF Charts caiu em desuso por um bom tempo. No entanto, recentemente, os gráficos PnF estão novamente ganhando popularidade. No geral, há um interesse renovado nos gráficos de "filtragem de ruído", que se concentram apenas nos movimentos de preços.
Os X e O que compõem cada coluna ocupam um espaço chamado Tamanho da Caixa. O tamanho da caixa é um valor determinado pelo usuário. Quando o preço se move o suficiente na mesma direção da coluna atual, um novo X ou O é adicionado a essa coluna. Quando o preço fecha suficientemente longe na direção oposta, uma nova coluna começa com um X ou um O (O oposto da coluna anterior). A quantia que o preço deve mover é determinada pela distância de reversão. Esse valor é criado multiplicando o tamanho da caixa por outro valor definido pelo usuário, o Valor da Reversão. O valor da reversão é o número de pontos que o preço deve mover para que uma nova letra seja desenhada ou uma nova coluna seja criada. Portanto, se o tamanho da caixa estiver definido como 1 ($1) e o valor da reversão estiver definido como 3, o preço deverá mover $3 para que uma nova letra seja adicionada ao gráfico.
Existem duas regras em relação às letras e colunas.
- Cada coluna deve ser X ou O. Nunca pode haver duas letras diferentes na mesma coluna.
- X colunas e O colunas sempre se alternam. Você nunca verá duas colunas X lado a lado e vice-versa.
Tipos de caixa
Existem quatro tipos diferentes de linhas que podem ser desenhadas em um gráfico PnF.
- Barras de Alta — Formadas durante uma tendência de alta.
- Barras de Baixa — Formadas durante uma tendência de baixa.
- Barras Projetadas de Alta — Durante um período intradiário, uma linha potencial que se formaria com base no preço atual (antes que o preço real de fechamento seja definido).
- Barras Projetadas de Baixa — Durante um período intradiário, uma linha descendente potencial que se formaria com base no preço atual (antes que o preço de fechamento real seja definido).
Métodos de cálculo de caixa
Existem dois métodos diferentes para calcular a distância de reversão:
- Average True Range (ATR) - Usa os valores gerados pelo indicador Average True Range (ATR). O ATR é usado para filtrar o ruído normal ou a volatilidade de um instrumento financeiro. O método ATR "automaticamente" determina uma boa distância de reversão. Ele calcula qual seria o valor ATR em um gráfico regular de velas e, em seguida, torna esse valor a distância de reversão.
- Tradicional - usa um valor absoluto predefinido pelo usuário para o tamanho da caixa e o valor da reversão. Novas caixas são criadas apenas quando o movimento do preço é maior que o valor de reversão predeterminado. A vantagem desse método é que ele é muito direto e é fácil prever quando e onde novas caixas se formarão. A desvantagem é que a seleção do tamanho correto da caixa para um instrumento específico exigirá alguma experimentação.
- Porcentagem (LTP) — O tamanho da caixa é baseado na porcentagem definida pelo usuário. Essa porcentagem específica é aplicada ao preço de fechamento mais recente para calcular o tamanho da caixa e, em seguida, arredondada para o tamanho mínimo de tick mais próximo e aplicada de forma consistente em todas as barras. É fundamental reconhecer que essa abordagem de cálculo está sujeita a repinturas. Para uma compreensão mais abrangente desse efeito, há mais informações disponíveis aqui.
Usos de gráficos de pontos e figuras
Como nos outros gráficos de "filtragem de ruído" mencionados anteriormente, os Gráficos de Pontos e Figuras estão ganhando popularidade porque não levam em consideração o tempo ou movimentos de preços menores, que ocorrem naturalmente. Os defensores desses tipos de gráficos acreditam que essa característica facilita a identificação de tendências e a antecipação de movimentos futuros de preços. Por exemplo, os gráficos de ponto e figura são ótimos para visualizar linhas de tendência, níveis de suporte e resistência e rompimentos.
Linhas de tendência — Os gráficos de ponto e figura foram originalmente desenhados à mão em papel milimétrico. Devido à sua natureza, linhas de tendência de 45º podem se formar naturalmente. Essa é uma boa maneira de identificar a tendência geral que pode ser benéfica por si só e também com ferramentas ou indicadores adicionais.
Níveis de Suporte e Resistência — freqüentemente, ao usar gráficos de pontos e figuras, os intervalos de negociação aparecem quando barras são geradas entre os níveis de suporte e resistência.
Rompimentos — rompimentos ocorrem quando as caixas começam a gerar em uma direção definida após um período de negociação dentro de uma faixa de negociação vinculada a suporte e resistência.

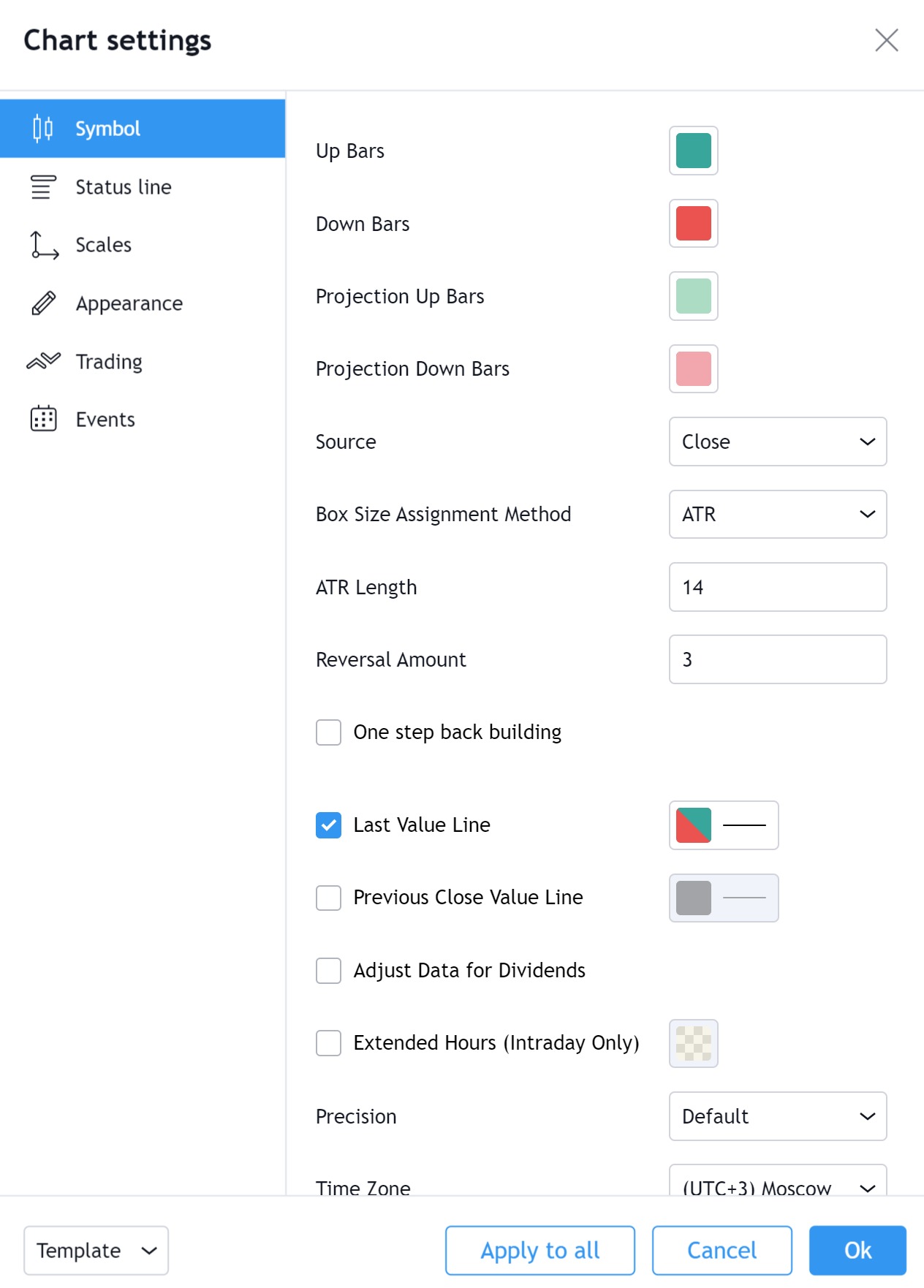

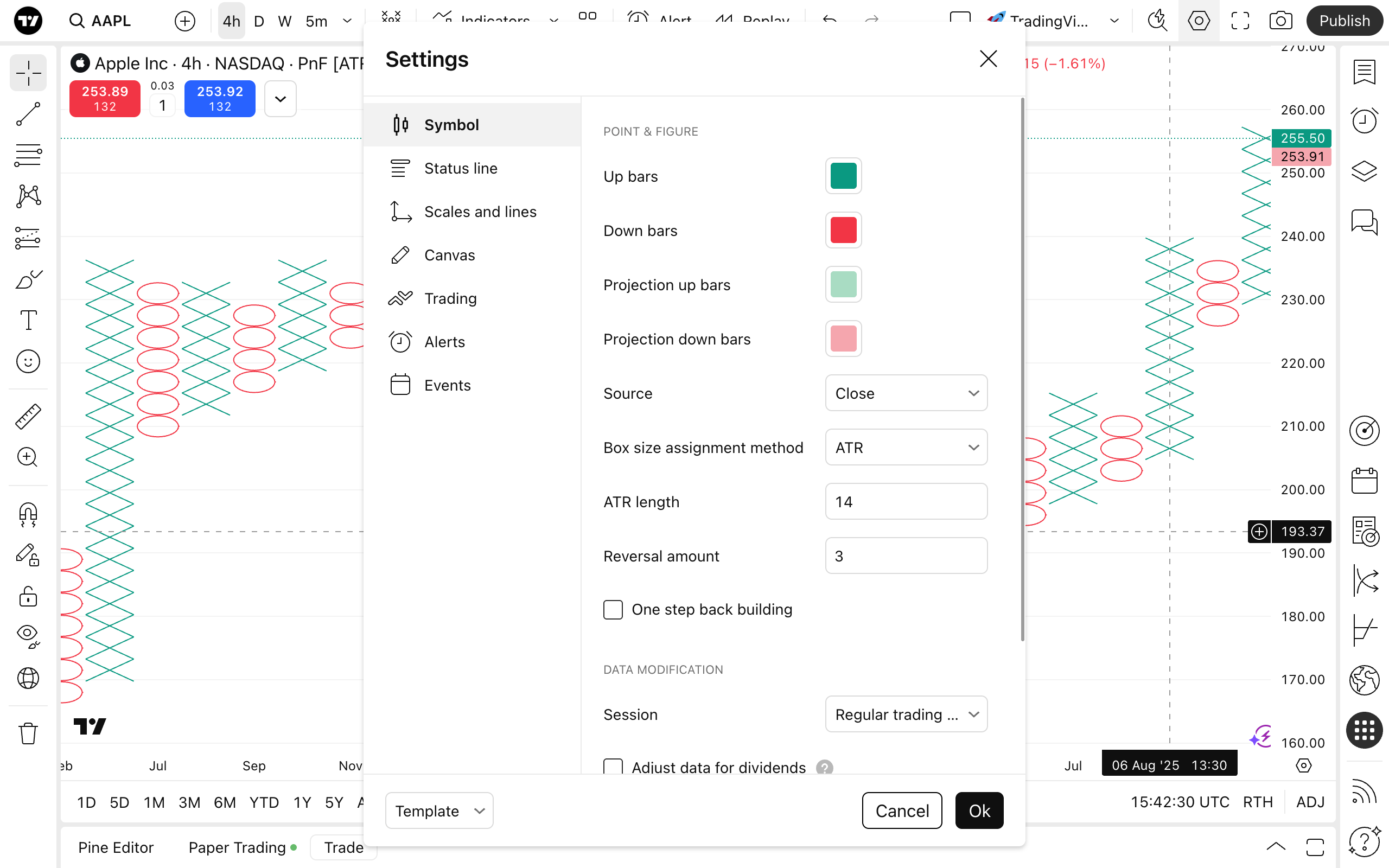

Opções específicas de gráficos de Ponto e Figura no TradingView
Barras Altistas — altera a cor e o contorno das barras ascendentes.
Barras Baixistas — altera a cor e o contorno das barras inferiores.
Barras de Projeção Altista — altera a cor e o contorno das barras projetadas para cima.
Barras de Projeção Baixista — altera a cor e o contorno das barras projetadas para baixo.
Fonte — determina quais dados de cada período serão usados nos cálculos. Fechar é o padrão.
Método de atribuição do tamanho da caixa — pode escolher entre o método de cálculo da distância de reversão ATR, o método de cálculo da distância de reversão tradicional e o método de cálculo da distância de reversão Percentual (LTP).
Período do ATR — se ATR for o método de cálculo selecionado, esse valor definirá o período de retorno do ATR. 14 é o padrão.
Valor de Reversão — se Tradicional é o método de cálculo selecionado, esse valor é o valor de reversão definido pelo usuário.
Porcentagem — Se Porcentagem (LTP) for o método de cálculo selecionado, esse valor especificará a porcentagem do último preço de negociação a ser usado como tamanho de caixa. 1% é o padrão.
